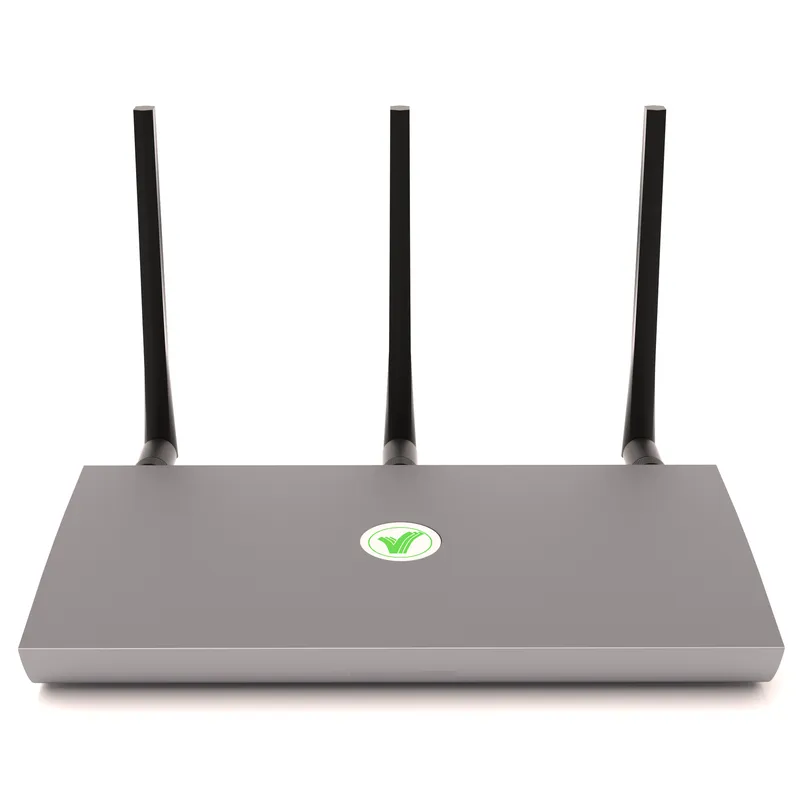

WU-20 Dual Screen Wireless Conferencing Solution

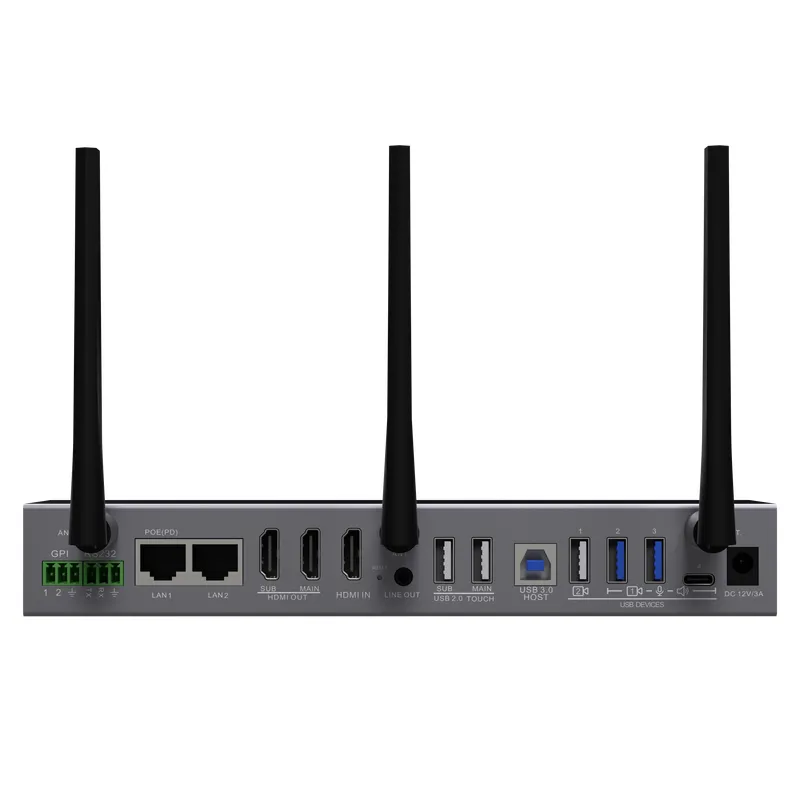

Interface/button description

1 GPIO interface
2 RS232 for control
3 3x 1000M LAN port, for network connection and telnet control
4 Sub HDMI output
5 Main HDMI output
6 HDMI input
7 Reset
8 3.5mm jack
9 Touch HID for sub output
10 Touch HID for main output
11 USB-B port for connection with room PC

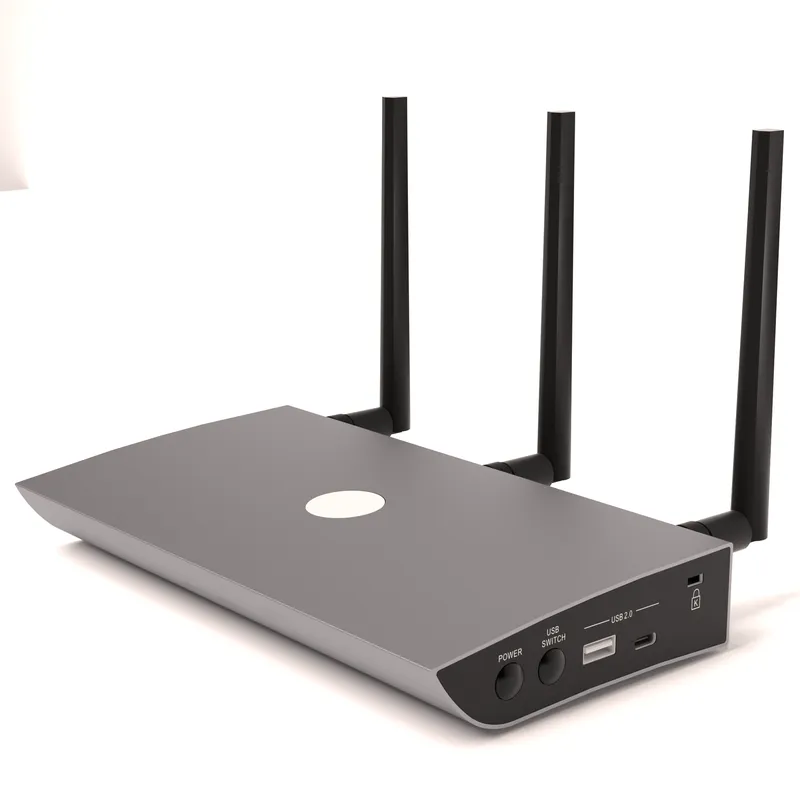

12 3x USB-A 3.0 ports, 1x USB-C for USB devices like camera, speakerphone
13 12V/3A power

14 Power standy
15 USB switching button
16 USB-A for HDMI dongle for paring, USB-C for USB-C dongle pairing
17 Kensington lock

WU-20 Conference Key Advantages

-Dual outputs support content sharing from same source or different sources

-Support up to 4 sources shared in a single screen
-Support wireless sharing from Airplay, Miracast, Chromecast, App, dongles
-Support both 1080P and 4K dongles
-Support 4K HDMI input as content sharing
-Support USB cam/mic/speaker transmission over wifi -Support camera switching
-Support USB devices switching between local room PC and wireless laptop
-Support sharing content on the display to remote participant over video conference
-Support 2 LAN ports for network isolating between staff and guest；
-Touch back function supported with both wired and wireless connection (App and dongles)
-Provide analog audio breakout -Provide both RS232 and Telnet control -Support OTA FW upgrade

System Diagram
